Installatietekeningen laten maken
Actuele installatietekeningen zijn de basis onder veilig beheer en een vlot vergunningstraject. ABOSS brengt versnipperde en verouderde gegevens samen in een gestructureerd, digitaal dossier.
De blauwdruk van uw gebouw
Een uniform digitaal dossier voorkomt fouten tijdens de uitvoering en versnelt het vergunningstraject.
- Elektra (E)
- Water en lucht
- Brandveiligheid
- Digitalisering
E- en W-installaties
Installatietekeningen per discipline
Wij verzorgen de technische onderbouwing voor verschillende disciplines, conform de geldende normen en het Bbl.
Water en legionella
Infrastructuurtekeningen voor leidingwerk en legionellapreventie, van belang voor publieke en commerciële gebouwen.
Luchtbehandeling
Routing en specificaties van ventilatie-, koel- en verwarmingssystemen, afgestemd op een goede ventilatiebalans.
Brandveiligheid
Plattegronden met de locaties van brandmeld- en veiligheidsvoorzieningen voor snelle actie bij een calamiteit.

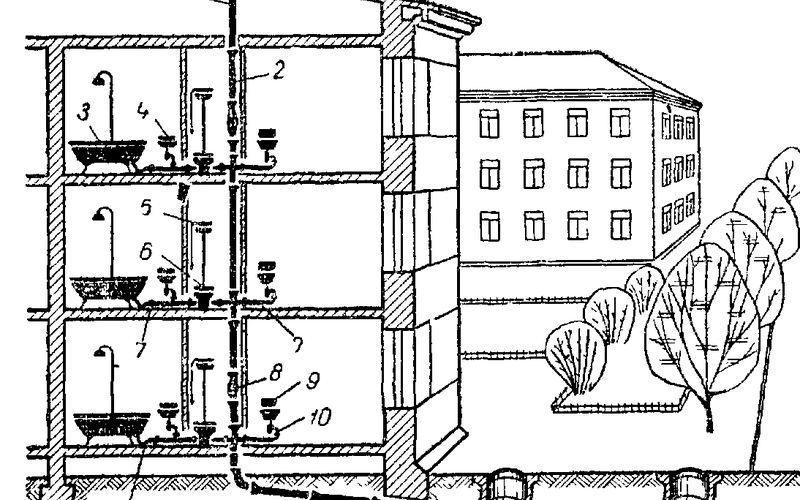

Riolering en infra
Inzicht in de ondergrondse infrastructuur voor aansluitingen bij uitbreidingen of renovaties.
Data en netwerk
Bekabelingsschema's voor een overzichtelijk en beheersbaar netwerk.
Complexere constructie- of engineeringvraagstukken?
Voor uitgebreidere en meer gespecialiseerde constructie- en engineeringopgaven werkt ABOSS samen met ROMB — Ingenieursbureau Bouw.
Werkwijze
Van verouderde gegevens naar een actueel dossier
Veel eigenaren werken met versnipperde of verouderde tekeningen. Wij brengen de installatiegegevens samen in een gestructureerd, digitaal dossier.
- Inventarisatie van bestaande analoge en digitale bronnen
- Digitalisering naar een gestructureerd CAD-lagensysteem
- Integratie met de bouwkundige tekeningen
- Oplevering van een actueel ‘as-built’ dossier
Verdieping
Wanneer heeft u installatietekeningen nodig?
Installatietekeningen zijn nodig bij een vergunningsaanvraag, maar ook voor veilig beheer, onderhoud en de verkoop van een pand.
Functiewijziging en verbouwing
Bij een functiewijziging, woningsplitsing of grotere verbouwing vraagt de gemeente vaak om ventilatie-, riolerings- of brandveiligheidstekeningen.
Horeca en bedrijfspanden
Keukenafzuiging, ventilatie, vetafscheiding en brandmeldvoorzieningen moeten op tekening duidelijk en controleerbaar zijn.
Na de oplevering
Een as-built dossier legt vast hoe de installaties werkelijk zijn aangelegd: onmisbaar voor beheer, onderhoud en latere aanpassingen.
Elektrische installaties
Groepenverdeling, eindgroepen en aansluitpunten volgens de normen voor elektrische installaties, zoals NEN 1010.
Beheer en verkoop
Bij verkoop, verhuur of een VvE-overdracht maakt een actueel installatiedossier duidelijk wat er aanwezig is.
Van papier naar digitaal
Oude tekeningen worden ingemeten, gecontroleerd en omgezet naar een actueel digitaal bestand (DWG en PDF).
Zo werkt het
Van bestaande situatie naar actueel dossier
Inventarisatie
Verzamelen van bestaande tekeningen, schema’s en gegevens.
Opname
Waar nodig inmeten en controleren van de installaties ter plaatse.
Tekenen
Uitwerking per discipline in een overzichtelijke tekeningenset.
Oplevering
Digitaal dossier in DWG en PDF, klaar voor aanvraag of beheer.
Wat kunt u alvast aanleveren?
- Het adres en het type gebouw
- Bestaande installatietekeningen of schema’s, als die er zijn
- Het doel: vergunningsaanvraag, beheer, verkoop of verbouwing
- Welke disciplines nodig zijn (elektra, water, lucht, brand, riolering)
Wat het kost, hangt af van de omvang, de complexiteit, het gewenste detailniveau en de planning. U ontvangt vooraf een offerte op maat — zie tarieven en kosten.
Veelgestelde vragen
Veelgestelde vragen over installatietekeningen
Wat zijn installatietekeningen?
Tekeningen en schema’s van de technische installaties in een gebouw, zoals elektra, water, riolering, ventilatie, verwarming en brandveiligheid. Ze laten zien waar leidingen, kanalen en voorzieningen lopen en hoe ze zijn opgebouwd.
Wanneer vraagt de gemeente om installatietekeningen?
Vooral bij een functiewijziging, woningsplitsing, horeca of een grotere verbouwing. Welke tekeningen precies nodig zijn, hangt af van de activiteit en de indieningsvereisten van de gemeente.
Wat is een as-built tekening?
Een tekening van de installaties zoals ze werkelijk zijn aangelegd, inclusief wijzigingen tijdens de bouw. Zo’n dossier is de basis voor veilig beheer en onderhoud.
Kunnen jullie de installaties ter plaatse inmeten?
Ja. Ontbreken betrouwbare tekeningen, dan meten we de situatie in en controleren we de bestaande gegevens voordat we gaan tekenen.
In welk formaat leveren jullie?
Standaard digitaal als DWG (CAD) en PDF, zodat installateurs, beheerders en de gemeente er direct mee verder kunnen.
Wat kost het maken van installatietekeningen?
Dat hangt af van de omvang, de complexiteit, het gewenste detailniveau en de planning. U ontvangt altijd vooraf een offerte op maat. Zie tarieven en kosten.
